fMRI



  • Pracownia wyposażona jest w sprzęt umożliwiający badania metodą funkcjonalnego rezonansu magnetycznego (fMRI).
  • Rejestracja obrazów strukturalnych oraz funkcjonalnych  odbywa się z wykorzystaniem skanera rezonansu magnetycznego Discovery MR750w 3.0T (General Electrics)
  • Prezentacja oraz rejestracja bodźców multimedialnych oraz odpowiedzi badanej osoby odbywa się poprzez system NNL oraz oprogramowanie Presentation

fmri

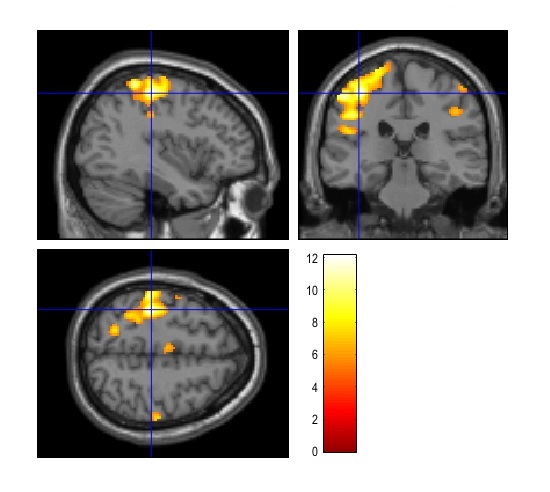

Przykładowe wyniki analizy fMRI





EEG-fMRI



  • Pracownia CNS Lab wyposażona jest w 64 - kanałowy system do rejestracji EEG  - SynAmps RT. Dzięki zastosowaniu kompatybilnego z technologią MR czepka Quick-Cap oraz synchronizacji zegarów EEG i skanera MR, system umożliwia jednoczesną rejestrację EEG-fMRI.
  • Pełna synchronizacja zegarów SynAmps RT pozwala na usunięcie z sygnału EEG artefaktu powstałego wskutek pracy cewek gradientowych skanera.
  • Akwizycja, przetwarzanie danych oraz ich analiza odbywa się poprzez oprogramowanie Curry 7.

 nGradient

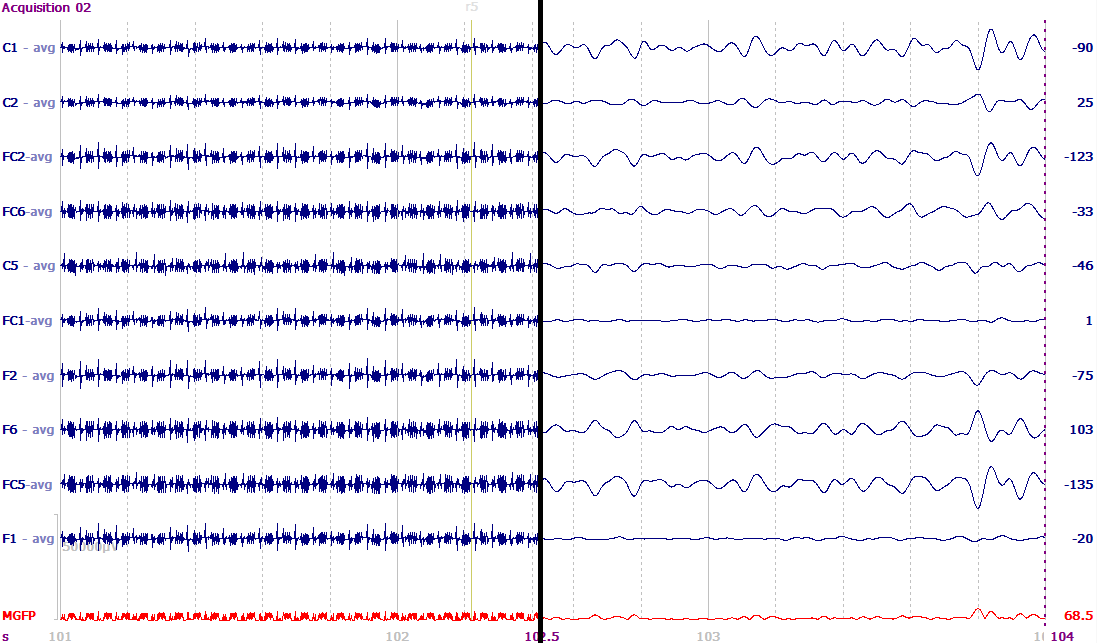

 Zapis EEG przed oraz po usunięciu artefaktu gradientowego, BCG, VEOG oraz filtracji



  • Poniżej przedstawiono przykładowe dane EEG zarejestrowane w skanerze MR. Badany ochotnik wykonywał eksperyment ‘finger tapping’. Wykorzystując obraz pochodzący z sekwencji strukturalnej wyznaczono dokładne lokalizacje elektrod na czaszce badanej osoby.
  • Przeprowadzono usunięcie artefaktów oraz filtrację sygnału EEG. Wykonano epokowanie i uśrednienie sygnału otrzymując średni przebieg podczas zdarzenia finger tapping (lewą i prawą dłonią). Na podstawie wcześniej przygotowanych danych wyznaczono lokalizację dipoli. Wyniki przedstawiono na modelu 3D mózgu badanej osoby wykonanego dzięki segmentacji obrazu strukturalnego.



dipole fit

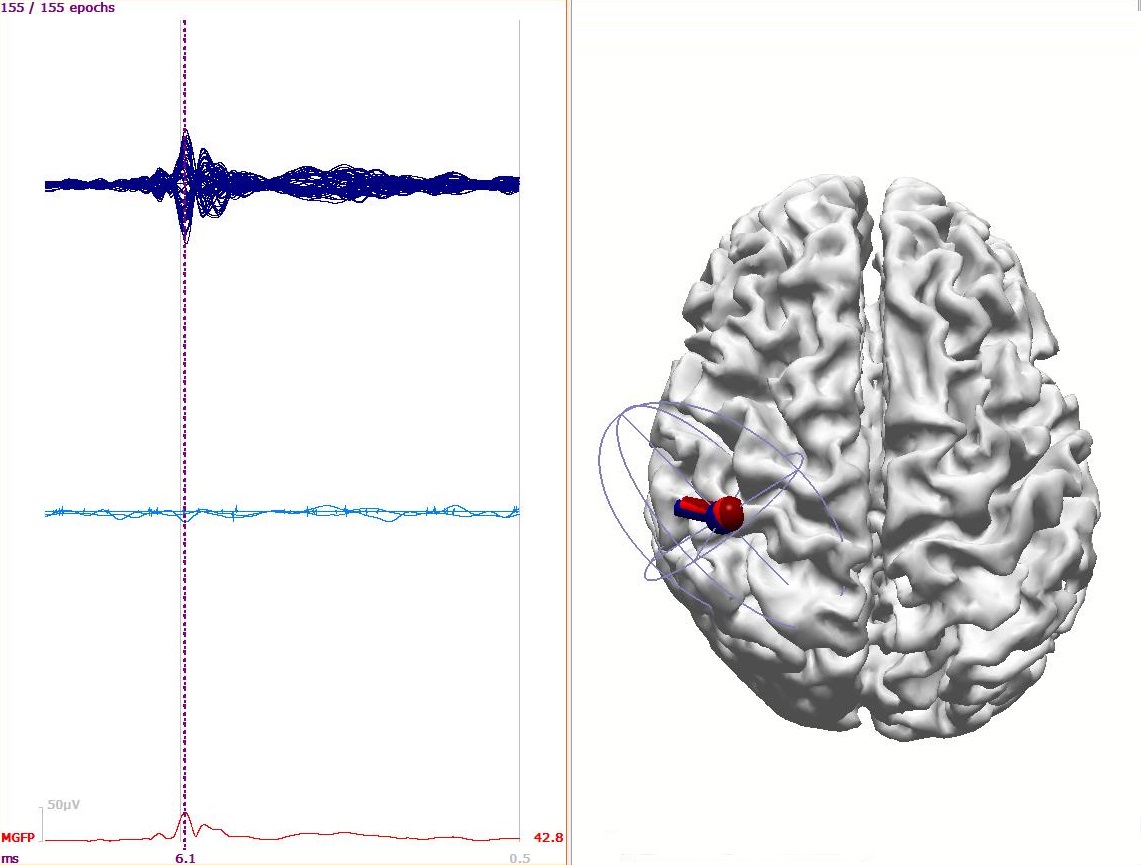

Uśredniony sygnał EEG (finger tapping prawą dłonią) oraz odpowiadający mu dipol (dipole fit)





Hiperpolaryzacja

Hiperpolaryzacja to proces, w którym wielokrotnie zwiększany jest sygnał odbierany za pomocą urządzenia MR. Ta technika pozwala na obserwację związków, których sygnał zwykle jest zbyt mały do zarejetrowania lub w celu wyprodukowania substancji znakowanej (kontrastu).
W szczególności dzięki hiperpolaryzacji możliwe jest przygotowanie znakowanego magnetycznie pirogronianiu do obrazowania aktywności energetycznej za pomocą skanera MR. Ta metoda może być alternatywą dla obrazowania FD-glukozy za pomocą skanerów PET i daje możliwość wykorzystania 1 urządzenia (MR) do wykonania zarówno wysoko rozdzielczego skanu anatomicznego jak i funkcjonalnego.

W laboratorium CNS Lab dysponujemy urządzeniem GE Spinlab o indukcji magnetycznej 5T i możliwości polaryzowania 4 próbek jednocześnie.

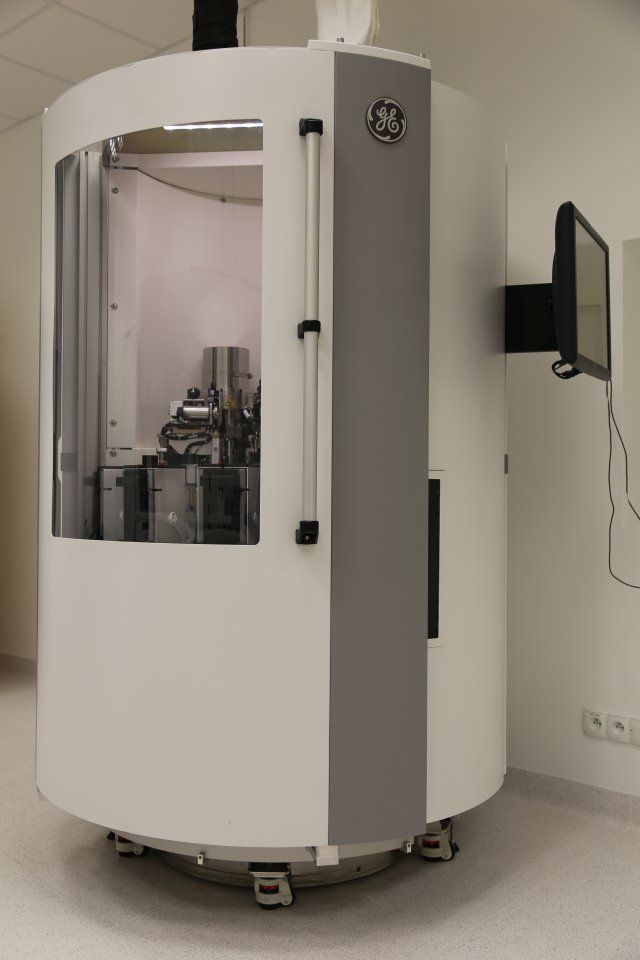

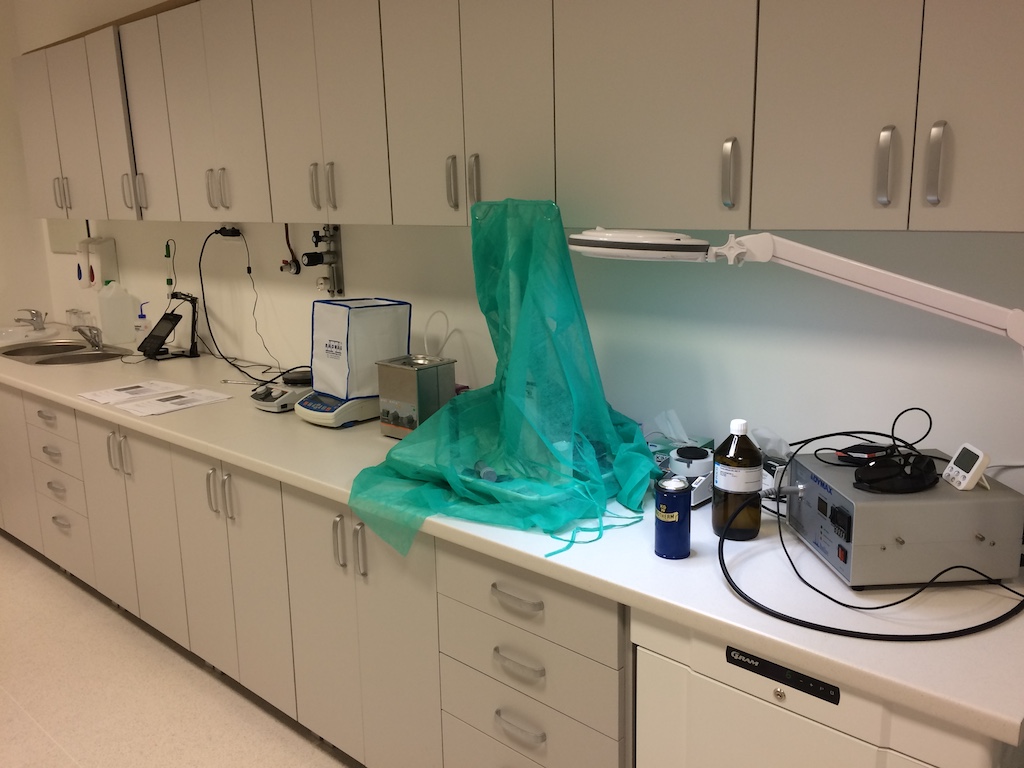

002 Hiperpolaryzator SPINIab spinlab lab
spinlab sweep
